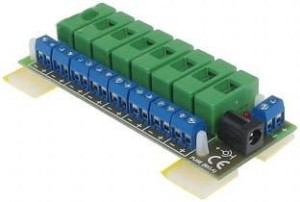

Łączówka Zasilania Lz-8/e

Opis

ROZGAŁĘŹNIK (ŁĄCZÓWKA) ZASILANIALZ-8/E8-KROTNY, 8 x 1A, MAX 8AOPISLZ-8/E jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika). LZ-8/E posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/E.

Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0,5mm2. Rezystancja teoretyczna to 3,4Ω/100m. Producent przewodu podaje 5,5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.

M: Długość dla R=3,4Ω/100m,Długość dla R=5,5Ω/100m1: 98 metrów,60 metrów6: 22 metry,14 metrówSą to więc maksymalne odległości, jakimi możemy zasilać kamery na 12V, przy użyciu kabla YAP-75-0,59/3,7+2x0,5. Elementy dystansowe samoprzylepne umożliwiają łatwy montaż płytki drukowanej.

Bezsprzeczną zaletą stosowania LZ-8/E przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

SPECYFIKACJAIlość wyjść zasilania: 8Ilość wejść zasilania: 2Maksymalne napięcie zasilania: DC 0-24V (typowo 12V)Maksymalny prąd zasilania: 8AMaksymalny prąd jednego wyjścia: 1ATyp wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczneTyp złącz wejść zasilania: Gniazdo 2.1/5.5mm / zaciski kabloweTyp złącz wyjść zasilania: Zaciski kabloweTemp. pracy / wilgotność wzgl.: -50°C ... 55°C / < 95%Wymiary (szer. x wys. x gł.) / waga: 116x46x25mm / 60gFiltr przeciwzakłóceniowy: NieIlość wejść: 2 szt.

Ilość wyjść: 8 szt.

Typ złącza: Wejście: gniazdo 2.1/5.5 mm / zacisk kablowy; Wyjście: Zaciski kabloweWymiary w mm (sz. x wys. x gł.): 116 x 46 x 25 mmZabezpieczenia: Bezpieczniki topikowe
