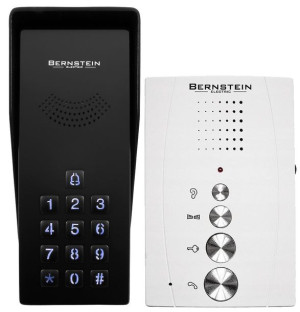

DOMOFON głośnomówiący BEZSŁUCHAWKOWY szyfrator KOD

Opis

DOMOFON JEDNORODZINNY BERNSTEIN ADS-02RU- obsługa 2 wejść (furtka i brama)- szyfrator z podświetleniem nocnym w kolorze białym- głośnomówiący unifon w kolorze białym- natynkowy montaż kasety zewnętrznejVIDEO-INSTRUKCJA PODŁĄCZENIA I OBSŁUGILink do filmu z przeglądem funkcji i schematem podłączenia:https://www.youtube.com/watch?v=4NdcPUpG5R4Spis treści:0:15 Podłączenie żył komunikacyjnych1:00 Podłączenie elektrozaczepu1:16 Podłączenie przycisku EXIT1:33 Podłączenie zasilaczy sieciowych 12V DC1:56 Sprawdzenie (wywołanie, fonia, zwolnienie rygla)2:18 Programowanie kodu dostępu na posesję3:18 Sprawdzenie kodu dostępu na posesjęJednorodzinny domofon wyposażony jest w biały unifon, czarną kasetę zewnętrzną oraz 2 zasilacze sieciowe DC 12V.

Głośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym i automatem bramy wjazdowej.

Jednolokatorska stacja bramowa przeznaczona jest do montażu natynkowego. Aluminiowa obudowa kasety w połączeniu z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Szyfrator z podświetlaną klawiaturą numeryczną w kolorze białym umożliwia otwarcie furtki przy wykorzystaniu 6 cyfrowego kodu PIN.

UNIFONGłośnomówiący unifon umożliwia obsługę dwóch wejść poprzez bezpośrednie sterowanie ryglem elektromagnetycznym. Ponadto wyposażony jest w funkcję regulacji głośności rozmowy oraz przycisk dyskretnego podsłuchu otoczenia modułu zewnętrznego.

SPECYFIKACJA TECHNICZNA:Napięcie zasilania: 12 V DCPobór mocy - czuwanie / praca: 0,2 W / 2 WIlość przewodów łączących: 4Ilość obsługiwanych wyjść: 2Rodzaj komunikacji: PrzewodowaIlość melodii gongu: 1Głośnomówiący: TakMateriał obudowy: Stop aluminium, tworzywo sztuczneNapięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC (wyjście na bramę)Temperaturowy zakres pracy: 0ºC ~ +55ºCWymiary (W x SZ x G): 137 x 89 x 23 mmWaga netto unifonu: 160 gSTACJA BRAMOWACzarna, jednolokatorska stacja bramowa domofonu przeznaczona jest do monatażu natynkowego. Wykonana ze stopu aluminium i zabezpieczona dodatkowym daszkiem gwarantuje odporność na niekorzystne warunki atmosferyczne.

Szyfrator z podświetlaną klawiaturą numeryczną w kolorze białym umożliwia otwarcie furtki przy wykorzystaniu 6 cyfrowego kodu PIN.

SPECYFIKACJA TECHNICZNA:Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC, 350mARodzaj komunikacji: PrzewodowaMaks. liczba lokatorów: 1Materiał obudowy: Stop aluminiumSposób montażu: NatynkowyDaszek ochronny: TakWspółczynnik ochrony: IP44Temperaturowy zakres pracy kasety: -18ºC ~ +45ºCWymiary (W x SZ x G): 198 x 82 x 52 mmWaga netto kasety: 570 gSCHEMAT PODŁĄCZENIOWYDODATKOWE INFORMACJE1. Jaki przewód muszę zastosować do połączenia unifonu z kasetą zewnętrzną?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm22. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm23. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2A.

Unifon głośnomówiącyIlość obsługiwanych wejść: 2Zamek szyfrowyMin. ilość przewodów: 4Możliwość rozbudowy: takWSPARCIE TECHNICZNEZadzwoń i zapytaj +48 539 521 460
