ZAMEL Cyfrowy czujnik Kolejności i Zaniku Faz CKM

Opis

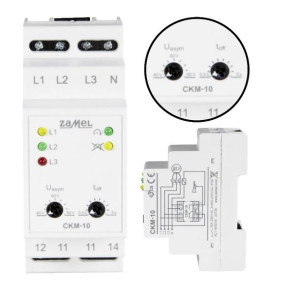

Cyfrowy Czujnik Kolejności Faz I Zaniku FazZAMEL CKM-10Zabezpieczenie przed złą kolejnością faz i przed zanikiem fazyWartość progu asymetrii może być nastawiana przez użytkownikaZabezpiecza przed symetrycznym spadkiem napięciaZabezpieczenie przed asymetrią napięciaOdporność na krótkotrwałe spadki napięciaRegulacja progu zadziałania (asymetrii)Obudowa dwumodułowa montowana za pomocą podwójnych zaczepów sprężynowych na szynie TH35 (DIN)Cyfrowa konstrukcja umożliwia precyzyjny pomiar napięć sinusoidalnych oraz odkształconychOpóźnienie wyłączenia oraz histereza napięciowa eliminująca częste przełączeniaWyjście przekaźnikowe – jeden styk przełączny o maksymalnej obciążalności 16 AZestaw składa się z1 szt. Cyfrowy czujnik CKM-10Instrukcja obsługi w języku polskim ➡️ Czujnik kolejności faz CKM10 służy do zabezpieczenia urządzeń zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniem, w przypadku zaniku napięcia fazowego, asymetrią napięć fazowych lub złą kolejnością faz. ➡️ Wartość progu asymetrii może być nastawiana przez użytkownika za pomocą potencjometru. ➡️ Czujnik zabezpiecza również przed symetrycznym spadkiem napięcia wyłączając przekaźnik jeżeli na którejkolwiek fazie napięcie spadnie poniżej 150 V (niezależnie od poziomu asymetrii). ➡️ Urządzenie zasilane jest z dowolnej fazy co sprawia, że wystarczy obecność napięcia na jednej fazie aby było one w pełni funkcjonalne. ➡️ Regulowane opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik jest odporny na krótkotrwałe wahania napięcia.

Zastosowanie CKM-10? Czujnik kolejności faz zabezpiecza silnik przed pracą przy awarii sieci zasilającej.? Czujnik umożliwi pracę silnika tylko przy poprawnej kolejności faz oraz właściwym poziomie napięć.

MontażRozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.

Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Zamontować urządzenie CKM10 w rozdzielni na szynie TH 35.

Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.

Załączyć obwód zasilania.

Nastawić żądany próg asymetrii napięcia oraz czas opóźnienia wyłączenia urządzenia.

Opis urządzeniaKontrolki napięcia na poszczególnych fazachNastawa progu asymetriiZaciski wyjścioweZaciski zasilania / pomiaroweKontrolka poprawnej kolejności fazKontrola błędnej kolejności fazNastawa czasu opóźnienia wyłączeniaDane techniczeZaciski zasilania: L1, L2, L3, NKontrola poprawnej kolejności faz: dioda LED zielonaZnamionowe napięcie zasilania: 230/400 VKontrolka złej kolejności faz: dioda LED żółtaCzęstotliwość znamionowa: 50/60 HzRegulacja progu asymetrii: 40 V - 80 VKontrola napięcia na poszczególnych fazach: diody LED - żółta, zielona, czerwonaOpóźnienie załącznia: ok. 2sMetoda pomiaru napięcia: zgodna z TrueRMS (pomiar bierze pod uwagę przebiegi odkształcone)Regulacja opóźnienia wyłączenia toff: 0,5 s - 5 sHistereza napięciowa: około 10 V AC
