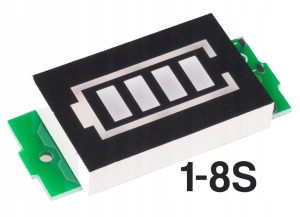

Wskaźnik naładowania AKU. 1S 2S 3S 4S 5S 6S 7S 8S

Opis

Uniwersalny wskaźnik naładowania pakietu ogniw od 1S do 8S (Litowe, Li-Ion, Li-Pol)1S 2S 3S 4S 5S 6S 7S 8SPrzeznaczony do 1S - 8S(konfiguracja zworkami)Wskazuje 5 progów naładowania:100%75%50%25%mniej niż 25%Nie wolno przekraczać napięcia odpowiadającego 4,3*N (N - ilość ogniw).

Parametry:Zasilanie: ze źródła pomiaruPobór prądu: 2mA - 6mAWskaźnik LED: 4 stopniowyKolor LED-ów: niebieski (bloki), czerwony (obwódka)Częstotliwość odświeżania:  500 ms /1  pomiarTemperatura pracy: od 10 do 65 st. CWymiary: 44 x 20 x 9 mmWymiary samego wyświetlacza: 31 x 20 mmCzęstotliwość pomiaru: 1 HzProcentowe wartości odpowiadające napięciu (w zależności od konfiguracji modułu):Przykład konfiguracji modułu dla 1S i 3S:Wymiary modułu:
