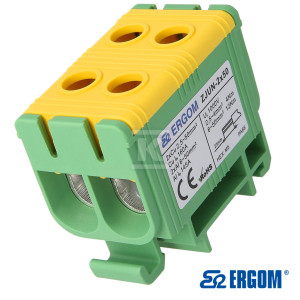

Монтажний з'єднувач ZJUN-2x50 жовтий/зелений=6ШТ

Opis

Шиновий з'єднувач Al/Cu ZJUN-2x50 призначений для з'єднання алюмінієвих та мідних провідників з номінальним перерізом 50 mm² в інсталяціях з напругою до 1000 V. Застосовується в розподільчих щитах НН та розподільних системах, що потребують безпечного та тривкого з'єднання жил Al та Cu.З'єднувачі відповідають вимогам стандарту PN-EN 60947-7-1 щодо клемних колодок для мідних провідників. Крім того, вони отримали позитивний результат випробування на струмове коротке замикання відповідно до IEC TS 60947-7-5:2021 (п. 9.4.6) для з'єднувачів, що працюють з алюмінієвими жилами.Токопровідна частина, виготовлена із цинкованого алюмінієвого сплаву, забезпечує сумісність з провідниками Al та Cu і обмежує ризик контактної корозії. Сталеві гвинти, покриті контактною пастою, покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас горючості UL 94 V0.З'єднувач призначений виключно для монтажу на шину TSE 35 і завдяки компактній конструкції може бути встановлений під декоративну панель модульного обладнання.Електричні дані:- постійний струм Al: 145 A- постійний струм Cu: 160 A- номінальна напруга ізоляції Ui: 1000 V- діелектрична міцність: 4 kV- номінальний переріз: 50 mm²- діапазон перерізів провідників: 2,5–50 mm²Механічні дані:- кількість токопровідних шляхів: 2- кількість полюсів: 1- кількість гвинтів: 4- матеріал токопровідної частини: цинкований алюмінієвий сплав- матеріал корпусу та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь, покрита контактною пастою- довжина зачистки провідника: 23 mm- форма затискання наконечника: трапеція- рекомендований момент затягування: 12 Nm- рекомендований тип шліца викрутки: HEX (M5)- монтаж: шина TSE 35- розміри (В x Ш x Г): 51 x 31 x 43,5 mm- ступінь захисту: IP20- клас горючості: UL 94 V0- колір: жовто-зеленийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
