Rozdzielacz 9 Podłogówki Grupą Pompową Wilo Polski
Opis
Rozdzielacz mosiężny 9 obw. do ogrzewania podłogowego + układ mieszający:Rozdzielacze i zestawy mieszające posiadają Krajową Ocenę techniczną (ITB-KOT-2017/0332) wydaną przez Instytut Techniki Budowlanej niezbędną do montowania rozdzielaczy w budownictwie. Produkty posiadają także pozytywną ocenę Państwowego Zakładu Higieny (HK/W/0257/01/2017).

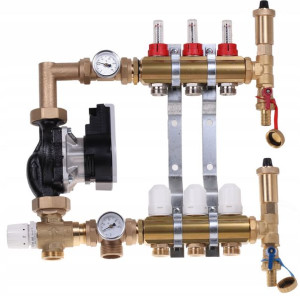

Zdjęcie podglądowe przedstawiające rozdzielacz o trzech obwodach. oferta dotyczy rozdzielacza o ilości obwodów wymienionych w tytule ofercie.
Specyfikacja techniczna:ilość obwodów: 9.zawór Afriso o KVS - 1.6 m3/h.pompa Wilo Yonos Para RS 25/6 RKA.zastosowanie: ogrzewanie podłogowe.produkt polski !!!
Na pozostałych ofertach znajdą Państwo inne rozmiary.
W zestawie otrzymają Państwo:dwie belki o rozstawie 50mm wraz z uchwytami montażowymi.zawory termostatyczne z pokrętłem.odpowietrzniki automatyczne.rotametry/przepływomierze.trójniki mosiężne.zawory spustowe.termometry.zawór mieszający Afriso ATM.grupa pompowa Wilo + osprzęt.dokument zakupu.
Właściwości użytkowe rozdzielacza:końcówki przyłączeniowe: DN25, DN20.materiał korpusu: CW 614N/CW 617N.materiał uchwytu: stal ocynkowana.max. temp. pracy: 60°C.max. ciśnienie: 6 bar.stężenie glikolu: 1:1.króćce przyłączeniowe: 1"uszczelnienie: EPDM.
Grupa mieszająca do ogrzewania podłogowego z pompą energooszczędną: WILO YONOS PARA RS 25/6 RKA.
Jest niezastąpiona wszędzie tam, gdzie ogrzewanie grzejnikowe współpracuje z ogrzewaniem płaszczyznowym (podłogowym - pex).
Pompa zapewnia najwyższe parametry i oszczędność energii elektrycznej nawet do 80% w porównaniu do standardowych pomp. Grupa mieszająco-pompująca jest też bardzo uniwersalna. Dzięki dodanym w komplecie dwóm uchwytom stalowym można ją dopasować do różnych marek rozdzielaczy.
Dane techniczne:zakres nastawy temperatury czynnika grzewczego: 20-43ºCmaksymalne cisnienie: 10bar.maksymalna temperatura: 95ºC.rozmiar przyłączy: 1".maksymalna wysokość podnoszenia: 6,2m.maksymalny przepływ: 3,3m3/h.
W skład kompletu wchodzi:pompa elektroniczna WILLO YONOS PARA RS 25/6 RKA - 1sztprzewód zasilający do pompy długości 1mb - 1szt.zawór termostatyczny mieszający 3-drogowy ATM 366/367 AFRISO 20-43ºC -1szt.odpowietrznik ręczny - 1szt.termometry tarczowe 40mm - 2szt.uchwyt stalowy - 2szt.
Zawór mieszający Afriso ATM:Jest przeznaczony do mieszania dwóch strumieni wody o różnych temperaturach w taki sposób aby woda zmieszana na wyjściu z zaworu miała stałą, zadaną temperaturę.
Specyfikacja:maksymalne ciśnienie pracy: 10 bar.maksymalna temperatura pracy: 95°Czakres nastawy: 30+65°C albo 20+43°CKvs: 1.6.dokładność regulacji: ± 2°C.korpus: mosiądz CW602N (DZR)uszczelnienie: EPDM.pokrętło: ABS.maksymalne stężenie glikolu: 50%.
Rotametry (Przepływomierze):Przeznaczony do pomiaru i regulacji przepływu wody w obwodzie. W zestawie z nyplem redukcyjnym 1/2x3/4. Najwyższa jakość wykonania pozwala na dokładną regulację przepływu oraz długie bezproblemowe użytkowanie.
Dane techniczne:montowane na belce zasilającej.rotametr jest odpowiednio wyskalowany aby umożliwiał odczytanie rzeczywistego natężenia przepływu czynnika grzewczego.materiał elementów gwintowanych: mosiądz.przyłącza nypla redukcyjnego: 1/2 GZ x 3/4 GZ.gwint przyłączeniowy: zewnętrzny 1/2 DN 15.skala przepływomierza: 5 litrów/min.
Zawory odcinające:Służą w połączenie z siłownikiem elektrycznym (termostatycznym) do zamykania i otwierania przepływu czynnika w pętlach grzewczych. Montowane na belce powrotnej.
Dzięki otwarciu zaworu czynnik przepływa przez pętle i następuje proces ogrzewania pomieszczenia. Po osiągnięciu zadanej temperatury w pomieszczeniu termostat pokojowy wysyła sygnał do siłownika, a ten zamyka zawór zatrzymując przepływ w pętli grzewczej. Następnie po spadku temp. poniżej zadanej siłownik znowu otwiera przepływ i następuje grzanie.
Wkładka termostatyczna wykonana jest z mosiądzu.*Zgodnie z ustawą z dnia 4 lutego 1994 r. o prawie autorskim i prawach pokrewnych (Dz. U. z 2006 r. Nr 90, poz. 631 z późn. zm.) informuje iż nie wyrażam zgody na wykorzystywanie zdjęć i opisów które są moją własnością.
