Kontroler regulator ładowania akumulatora 6-60V XY

Opis

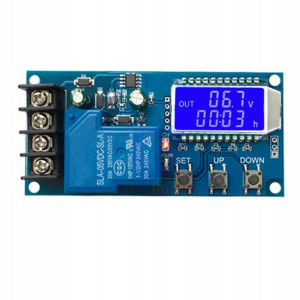

Kontroler ładowania akumulatora z czytelnym wyświetlaczem LCD i przekaźnikiem obsługującym prąd do 30A. Może współpracować z każdym rodzajem akumulatora, którego napięcie mieści się w przedziale od 6V do 60V. Moduł ten doskonale sprawdzi się jako składowa do budowy prostownika i pozwoli na ustawienie i kontrolę napięcia do jakiego będzie ładowany podpięty akumulator. Pozwala też na ustawienia dolnego napięcia baterii przy jakim ma się włączyć ładowanie. Moduł nie potrzebuje dodatkowego zasilania ponieważ pobiera prąd do pracy z podpiętego akumulatora.

Należy pamietać, że ten kontroler to nie ładowarka, do złącz wejściowych przekaźnika na płytce trzeba podpiąć napięcie odpowiednie do typu ładowanej baterii.

Najważniejsze cechy produktu:ładowanie akumulatora do górnego ustawionego limitu napięciadoładowywanie akumulatora po spadku napięcia poniżej ustawionego dolnego limituwskazanie % naładowaniamożliwość ustawienia ładowania przez zadany okres czasukontrola i odczyt parametrów po UARTInstrukcja obsługi:Opis funkcji przycisków:krótkie naciśnięcie przycisku SET - wyświetla aktualnie ustawione parametrykrótkie naciśnięcie przycisku UP - przełącza między wyświetlaniem czasu ładowania, a procentem ładowaniakrótkie naciśnięcie przycisku DOWN - włącza/wyłącza przekaźnikdługie naciśnięcie przycisku UP - pozwala na zmianę podświetlenia LCD (LP):OFF - podświetlenie zawsze włączone, ON - automatyczne wyłączenie po 5 minutachdługie naciśnięcie przycisku SET - ustawienie parametrów ładowania(procent ładowania jest wyliczany z ustawienia: dolne napięcie/górne napięcie)Tryb ustawień:Przytrzymujemy przycisk SET aby wejść w tryb ustawień parametrów:UP: górny limit napięcia po osiągnięciu którego ładowanie zostanie zakończonedn: dolny limit napięcia po osiągnięciu którego ładowanie się rozpocznie i potrwa aż do osiągnięcia górnego limituFunkcja kontroli czasu:Jeśli w menu ustawień parametr OP nie jest ustawiony na 0 mamy aktywną funkcję ładowania przez zadany okres czasu. Oznacza to, że po osiągnięciu dolnego limitu napięcia kontroler uruchomi ładowanie przez czas ustawiony w OP gdzie (XX:YY) XX odpowiada godziną, a YY minutą. Maksymalny czas ładowania może być ustawiony jako 99:59 czyli 100 godzin. Jeśli podczas odliczania zadanego czasu bateria osiągnie ustawiony górny limit napięcia ładowanie i tak zostanie odłączone. Jeśli nie osiągnie górnego ustawionego limitu napięcia, a czas upłynie to ładowanie również zostanie zakończone po zakończeniu odliczania.

Jeśli czas upłynie, a napięcie dalej będzie poniżej ustawionej dolnej granicy to ładowanie pozostanie dalej aktywne, a na wyświetlaczu pojawi się błąd H:ER informujący o błędnie dobranym czasie doładowania.

Przesyłanie danych po UART: System obsługuje przesyłanie danych UART i funkcję ustawiania parametrów (poziom TTL); UART: 115200,8,1Szybkość transmisji: 115200 bpsBity danych: 8Bit stopu: 1Cyfra kontrolna: brakKontrola przepływu: brakKomendy:

Komenda

Funkcja

ON

włącz przekaźnik

OFF

wyłącz przekaźnik

Start

Uruchom funkcję raportowania danych

Stop

Zatrzymaj funkcję raportowania danych

Read

Pobierz parametry systemowe

dw10.0

Ustaw dolną granicę napięcia

up20,0

Ustaw górną granicę napięcia

xx: xx

Ustaw czas ładowania, wyłącz funkcję kontroli czasu ładowania ustawiając 00:00

Format przesłanych danych:

Napięcie baterii + procent baterii + czas ładowania + stan ładowania

12.0V,020%,00:10,OP

Specyfikacja

Model: XY-L30ANapięcie zasilania: 6-60V DCNapięcie ładowania: 6-60V DCPrzekaźnik obsługuje prąd do: 30ADokładność pomiaru: 0.1Vwymiary: 92mm x 45mmKontroler regulator ładowania akumulatora 6-60V XY-L30A
