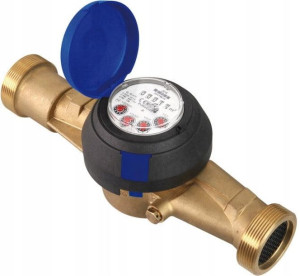

Powogaz Wodomierz Jedno Strumieniowy Dn32 Zimna
Opis
POWOGAZ Wodomierz jedno strumieniowy JS 10 Master+ 1 1/2" R100 DN32 woda zimna 60-3166000-K00POWOGAZPOWOGAZ Wodomierz jedno strumieniowy JS 10 Master + 1 1/2" R100 DN32 woda zimna 60-3166000-K00Master+ jest to jednostrumieniowy, suchobieżny wodomierz przeznaczony do precyzyjnego pomiaru zużycia dostarczanej wody. Dzięki nowoczesnym rozwiązaniom konstrukcyjnym przystosowany jest do montażu nakładki radiowej lub nakładki impulsowej umożliwiającej zdalny odczyt wskazań. Jest najlepiej zabezpieczonym wodomierzem przed działaniem silnego pola magnetycznego poprzez zastosowanie najnowszej technologii ekranowania. Wodomierz wykonano w oparciu o Dyrektywę MID w zakresie pomiarowym odpowiadającym wartości R100 (R80 - dawniej klasa B).
PRZEZNACZENIE: Do pomiaru przepływu i objętości wody o temperaturze do 30°C lub 50°C przez instalację zamkniętą o pełnym przepływie strumienia, przy maksymalnym ciśnieniu roboczym do 16 bar (PN16). Zabudowa w przewodach (rurociągach) poziomych z liczydłem skierowanym ku górze (H) oraz pionowych lub poziomych z liczydłem skierowanym w bok (V). Wodomierze przystosowane są do pracy w systemach zdalnego przekazywania danych (AMR).
CECHY PRODUKTU:Przystosowanie do montażu nakładki radiowej do komunikacji w standardzie Wireless M-Bus oraz nakładki impulsowejŁatwość odczytu wskazań liczydłaMateriały dopuszczone do kontaktu z woda pitnąBlokada obrotu mechanizmu zliczającego, przy obrocie o kąt większy niż 360°Zabezpieczenie przed mechaniczną ingerencją zewnętrznąDwustronnie łożyskowany wirnikDANE TECHNICZNE:Średnica nominalna DN: 32 mmCiągły strumień objętości Q3: 10 m3/hMaksymalny strumień objętości Q4: 12,5 m3/hPróg rozruchu: 33 dm3/hStosunek Q2 /Q1: 1,6Klasa temperaturowa (nominalna temperatura pracy): T30 / T50Klasy odporności na profil przepływu: U0, D0Zakres wskazań: 99999 m3Dokładność wskazań: 0,00005 m3Ciśnienie maksymalne: 1,6 MPaMaksymalna strata ciśnienia: 63 kPaDopuszczalny błąd graniczny w zakresie: Q2 ≤ Q ≤ Q4: ± 2Dopuszczalny błąd graniczny w zakresie: Q1 ≤ Q < Q2: ± 5Gwint króćca wejścia i wyjścia: G 1 1/2"Masa (bez elementów przyłączeniowych): 2,4 kgLEGENDA DO RYSUNKU TECHNICZNEGO:G: G 1 1/2"h: 36 mmH: 120 mmH': 185 mmL: 260 mml: 380 mmD: 111 mmKod u producenta: 60-3166000-K00
