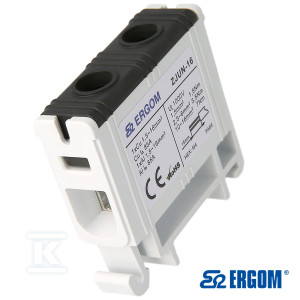

Монтажний з'єднувач ZJUN-16/ чорний=24ШТ

Opis

З'єднувач шинний Al/Cu ZJUN-16 призначений для з'єднання алюмінієвих та мідних проводів з номінальним перерізом 16 мм² в установках з напругою до 1000 В. Застосовується в розподільних шафах низької напруги та розподільних системах, що вимагають безпечного та надійного з'єднання жил Al і Cu.З'єднувачі відповідають вимогам стандарту PN-EN 60947-7-1 щодо клемних колодок для мідних проводів. Додатково отримали позитивний результат випробування на коротке замикання згідно з IEC TS 60947-7-5:2021 (п. 9.4.6) для з'єднувачів, що працюють з алюмінієвими жилами.Струмопровідна доріжка з олов'яянистого алюмінієвого сплаву забезпечує сумісність з проводами Al та Cu та зменшує ризик контактної корозії. Сталеві гвинти з контактною пастою покращують якість контакту та стабільність з'єднання. Корпус і кришка з поліаміду 6.6 забезпечують високу механічну міцність та клас займистості UL 94 V0.З'єднувач призначений виключно для монтажу на шині TSE 35 і завдяки компактній конструкції може встановлюватися під кожухом модульної апаратури.Електричні характеристики:- струм тривалого режиму Al: 85 A- струм тривалого режиму Cu: 85 A- номінальна напруга ізоляції Ui: 1000 В- електрична міцність: 4 кВ- номінальний переріз: 16 мм²- діапазон перерізів проводів: 1,5–16 мм²Механічні характеристики:- кількість струмопровідних доріжок: 1- кількість полюсів: 1- кількість гвинтів: 2- матеріал струмопровідної доріжки: олов'яянистий алюмінієвий сплав- матеріал корпусу та кришки: поліамід 6.6- матеріал гвинтів: оцинкована сталь з контактною пастою- довжина зняття ізоляції проводу: 15 мм- форма обтиску наконечника для гнучкого дроту: трапеція- рекомендований момент затягування: 6 Нм- рекомендований тип викрутки: HEX (M4)- монтаж: шина TSE 35- габаритні розміри (В x Ш x Г): 43,5 x 13,9 x 40,3 мм- температура експлуатації: -25°C ÷ +55°C- ступінь захисту: IP20- клас займистості: UL 94 V0- колір: чорнийСтандарти:- PN-EN 60947-7-1- IEC TS 60947-7-5:2021 п. 9.4.6
