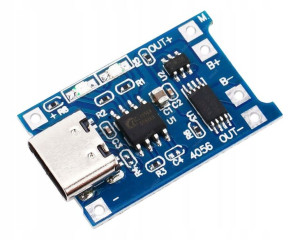

Ładowarka Li-ion Li-poly 18650 Tp4056 Usb-c 1a Zab

Opis

ŁADOWARKA Li-Ion Li-Poly 1A TP4056z gniazdem USB-C oraz zabezpieczeniemAutomatyczna ładowarka akumulatorów Li-Ion, Li-Poly oparta na układzie TP4056 z prądem ładowania do 1A oraz zabezpieczeniem ogniw przed nadmiernym rozładowaniem poniżej 2,5V.

Układ umożliwia łatwe i szybkie ładowanie ogniw np. typu 18650, oraz innych typów akumulatorów bez układu zabezpieczającego.

Źródłem zasilania może być port USB-C bądź napięcie bezpośrednio podłączone do pinów wejściowych układu +/-.

Ładowany akumulator np. 18650 należy podłączyć do pinów B+/B-.

Układ docelowy, który chcemy zasilać z akumulatorów, należy podłączyć z OUT +/-.

Dane techniczne:napięcie wejściowe: 4,5-5,5 Vkońcowe napięcie ładowania: 4,2 Vmax prąd ładowania: 1A (ustawienie domyślne)rodzaj gniazda USB: USB-Cdioda LED - sygnalizacja ładowania ogniwa (dioda czerwona)dioda LED - sygnalizacja pełnego naładowania ogniwa (dioda niebieska)wymiary: 28mm x 17mmwysokość całkowita z gniazdem USB-C 4mm (po usunięciu gniazda 3mm).zakres temperatury pracy: -10° do +85°odwrócona polaryzacja: niezabezpieczenie prądowe: 3Azabezpieczeniem ogniw przed nadmiernym rozładowaniem akumulatora poniżej 2,5V: takModuł może być wykorzystany do tworzenia PowerBanków.

Moduł ładowarki sprzedawany jest z ustawionym prądem ładowania 1000mA (1A).

Zmieniając wartości rezystora R3 można zmieniać prąd ładowania.

Dla R3=1,22kOhm prąd ładowania to 1000mA (1A).

Dla R3=2kOhm prąd ładowania to 580mA.

Dla R3=5kOhm prąd ładowania to 250mA.

Dla R3=10kOhm prąd ładowania to 130mA.

Dla R3=20kOhm prąd ładowania to 70mA.
