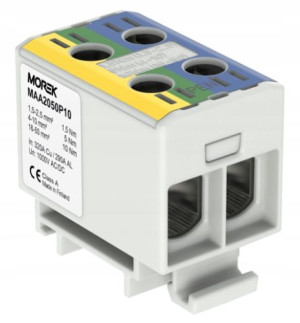

Złączka Szynowa Gwintowa Al Cu 1,5-50 Morek

Opis

ZŁĄCZKA SZYNOWA GWINTOWA AL CU 1,5-50MOREKDANE TECHNICZNE:Producent - MorekKolor - żół. ziel. / nieb.

Przewód - Al/CuPrzekrój przewodu, min.  (mm²) - 1,5Przekrój przewodu, maks. (mm²) - 50Przewód zasilający, min. (mm²) - 1,5Przewód zasilający, maks. (mm²) - 50Przewód odpływowy, min. (mm²) - 1,5Przewód odpływowy, maks. (mm²) - 50Liczba podłączeń - 4Prąd znamionowy - (A) 320 (Cu) / 290 (Al)Napięcie znamionowe (V) - 1000Temperatura pracy (°C) - 80Materiał - Tin-plated aluminium, polyamide PA66Montaż - DIN railSzerokość (mm) - 30Długość (mm) - 49Wysokość (mm) - 43Waga (g) - 90Śruba Hex - 5Moment dokręcenia - (Nm) 1,5 Nm (1,5 - 2,5 mm²) 5 Nm (4 - 10 mm²) 10 Nm (16 - 50 mm²)Stopień ochrony IP - IP20Certyfikaty EN - 61238-1; EN60947-7-1; UL1059Klasa palności zgodnie - UL94 V0Złącza OTL-PEN firmy MOREK przeznaczone są do instalacji TN-C-S. Zastosowanie w zaciskach kolorów żółto-zielonego oraz niebieskiego znacząco ułatwia uporządkowanie instalacji elektrycznej rozdzielnicy, pozwalając na jednoznaczne określenie i oznakowanie punktu podziału przewodu neutralno-ochronnego PEN na oddzielnie przewody N i PE, czyli na zmianę konfiguracji sieci z TN-C na TN-C-S. Jednocześnie złącza OTL-PEN zachowują wszystkie dotychczasowe zalety serii OTL: napięcie znamionowe 1000 V AC/DC, współpraca z przewodami AL/CU każdego typu, klasa palności obudowy UL94 V0, klasa zwarciowa A. Szybki i łatwy montaż na szynie DIN umożliwia zastosowanie w zaciskach mechanizmu montażowego ClickSet™.
