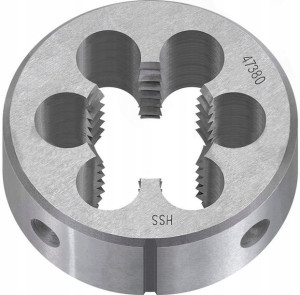

Narzynka M20 Gwint M20x1.00 Metryczna Gwintownik

Opis

Narzynka metryczna M20x1.00:Przeznaczona do zastosowań ogólnych, do gwintowania wałków wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.✔️Specyfikacja techniczna:marka: Horn.typ gwintu: metryczny zwykły prawoskrętny.twardość: 60°HRc (+/-1°).nakrój: 1.75P.zarys gwintu: kąt 60°.materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Narzynka posiada otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø45x14mm.✏️Wymiary (rysunek techniczny):nacinany gwint (d1): M20.skok gwintu (P) - 1,00 mm.średnica zewnętrzna (d2): 45 mm.grubość narzynki (h1): 14 mm.otwory wiórowe (W): 6.zalecana średnica wałka pod gwintowanie: ø19.82 mm.✔️Normy:✅Zgodna z normą: DIN-EN 22 568.✅Norma gwintu: ISO DIN-13.✅Tolerancja gwintu: ISO (6g).

Całą ofertę gwintowników/narzynek i innych narzędzi skrawających znajdą Państwo na naszych pozostałych ofertach.
