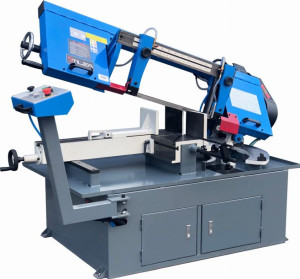

Przecinarka taśmowa BS 430DGH PÓŁAUTOMAT
Opis
PÓŁAUTOMATYCZNA PRZECINARKA TAŚMOWA STILER BS430 DGHW nowym modelu zastosowano półautomatyczny siłownik hydrauliczny, który zapewnia automatyczne podnoszenie ramienia piły po skończonym cięciu z regulowaną wysokością skoku.
W modelu zastosowaliśmy silnik trójfazowy wyposażony w dodatkowe zabezpieczenia, bezobsługowy siłownik hydrauliczny nowej generacji, chłodzenie cieczą w układzie zamkniętym z dużą wanną odpływową.
Głównymi atutami maszyna są: Ramię z możliwością obrotu do 60º w prawo lub do 45º w lewo , półautomatyczny siłownik hydrauliczny nowej generacji, mocniejszy silnik 1,5 kW, wydajniejszy układ chłodzenia.
Dodatkowo prowadnice wyposażone zostały w węgliki spiekane co przekłada się na większą dokładność przy cięciach seryjnych.
Dane techniczneØ max.: 260 mmH x B max.: 260 x 430 mmRozmiar taśmy tnącej: 3660x0.9x27 mmZasilanie: 3 fazy 400V 1,5 kWReg. opadania ramienia: Siłownik hydrauliczny z automatycznym podnoszeniem ramieniaPrędkość liniowa taśmy: 24, 52, 78, 109 m/minObrotowe ramię prawo: do 60º (prawo), do 45º (lewo)Wysokość bazy imadła: 680 mmWymiary maszyny: 1900 x 1250 x 1100 mmWaga: 550 kgZakres cięcia:Kąt 0°:Rura - ø260 mmProfil - 430 x 260 mmKąt 45°(Prawo):Rura - ø260 mmProfil - 300 x 200 mmKąt 45°(Lewo):Rura - ø260 mmProfil - 260 x 130 mmKąt 60°:Rura - ø155 mmProfil - 125 x 125 mmZestaw:Kompletna maszynaTaśma tnącaKoncentrat chłodziwaInstrukcja obsługiCertyfikat CESpecyfikacja:Masywna, stabilna i dopracowana konstrukcja oraz ramię wykonane z masywnych spawanych blach stalowych zapewnia maszynie bardzo dużą sztywność i stabilność przy cięciu, co zapewnia precyzję cięcia i długą bezawaryjną pracę. Budowa jak i zastosowanie taśmy tnącej o szerokości 27 mm, umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych detali.
Prowadnice taśmy wyposażone są w specjalne płytki węglikowe i łożyska. Ma to ogromny wpływ na prowadzenie taśmy, jej żywotność, prostolinijność, dokładność i jakość cięcia.
Przecinarka wyposażona jest w nowoczesny układ zaciskowy materiału z szybką blokadą.
Szybkość cięcia reguluję się za pomocą siłownika hydraulicznego.
Maszyna wyposażona jest w mocną pompę chłodzenia z dużym zbiornikiem.
Szybkość posuwu ramienia regulowana jest na pulpicie sterowniczym przecinarki.
Prędkość taśmy regulowana jest poprzez miane położenia paska na kołach pasowych. Do wyboru mamy cztery prędkości taśmy tnącej 24, 52, 78, 109 m/min.
W dolnym położeniu ramienia ( po przecięciu materiału) napęd taśmy tnącej i układ chłodzenia jest wyłączany automatycznie.
Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon.
Silnik wyposażony jest w bezpieczniki termiczne nowej generacji.
Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompą i dużą wanną odpływową.
Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału.
Do podstawy zamocowany jest STALOWEJ konstrukcji stół roboczy z obrotowym ramieniem i pulpitem sterującym na oddzielnym postumencie.
W procesie cięcia głównym ruchem skrawającym jest przesuwanie taśmy tnącej a posuw opadania ramienia.
Szybkość opadania ramienia (szybkość cięcia) ustawiana jest za pomocą regulatora znajdującego się na panelu sterowania, które kontroluje siłownik hydraulicznyNapęd od silnika na koło napędzające taśmę przenoszone jest za pomocą bezobsługowej przekładni ślimakowej i pasowej.
Podnoszenie oraz opadanie ramienia oraz jego prędkość, a także włączenie systemu chłodziwa w łatwy sposób można regulować na panelu sterującym.
Ramię możemy obracać w dwóch kierunkach. W lewo do 45° oraz prawo do 60°.
W podstawie umieszczony został zbiornik chłodziwa. Chłodziwo przekazywane jest bezpośrednio na prowadnice za pomocą pompy.
W tylne części podstawy zamontowany został silnik, pompa oraz zbiornik oleju hydraulicznego. Służą one do automatycznego unoszenia ramienia.
Maszyna wyposażona jest w prosty układ szybkiego docisku.
Prowadnice wyposażone zostały w łożyska prowadzące oraz płytki z węglików spiekanych.
