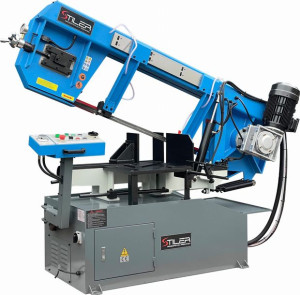

Przecinarka taśmowa STILER BS 550GH PÓŁAUTOMAT

Opis

PÓŁAUTOMATYCZNA PRZECINARKA TAŚMOWA STILER BS550 GHW nowym modelu zastosowano półautomatyczny siłownik hydrauliczny, który zapewnia automatyczne podnoszenie ramienia piły po skończonym cięciu z regulowaną wysokością skoku.

Powszechnie stosowana w zakładach ślusarskich, produkcyjnych, rzemieślniczych.

W nowym modelu zastosowano mocniejszy silnik trójfazowy wyposażony w dodatkowe zabezpieczenia, bezobsługowy siłownik hydrauliczny nowej generacji, chłodzenie cieczą w układzie zamkniętym z dużą wanną odpływową.

Precyzja i solidność wykonania stawia ją na czele przecinarek taśmowych z możliwością cięcia pod dowolnym kątem do 60º.

Dodatkowo prowadnice wyposażone zostały w węgliki spiekane co przekłada się na większą dokładność przy cięciach seryjnych.

Głównymi atutami maszyna są: obrotowe ramię do 60º, siłownik hydrauliczny nowej generacji, mocniejszy silnik 2,8 kW 400V, wydajniejszy układ chłodzenia.

Maszyna wyposażona jest w przesuwne imadło z szybkim dociskiem co sprawia, że wymiana uciętego detalu jest na prawdę sprawna.

Łożyskowane prowadnice zapewniają pewne i równe prowadzenie taśmy w ciętym materiale. Dodatkowo przy łożyskach zamontowane są, węgliki spiekane które poprawiają dokładność przy cięciach seryjnych. Dużym plusem jest chłodzenie taśmy tnącej umieszczone bezpośrednio na prowadnicy.

Siłownik hydrauliczny z bezstopniową regulacją opadania ramienia, ułatwia dokładniejsze ustawienie prędkości do obramianego materiału.

Maszyna wyposażona jest w mocną pompę chłodzenia (CE) z dużym zbiornikiem, oraz wygodną rączkę do naciągu taśmy.

Prędkość opadania ramienia w łatwy sposób można regulować na panelu sterującym.

W zestawie zderzak długości ciętego materiału w raz ze skalą.

Specyfikacja:Masywna, stabilna i dopracowana konstrukcja oraz ramię wykonane z masywnych spawanych blach stalowych zapewnia maszynie bardzo dużą sztywność i stabilność przy cięciu, co zapewnia precyzję cięcia i długą bezawaryjną pracę. Budowa jak i zastosowanie taśmy tnącej o szerokości 34 mm, umożliwia w pełni wykonywanie wieloseryjnych cięć zarówno profili jak i pełnych detali.

Prowadnice taśmy wyposażone są w specjalne płytki węglikowe i łożyska. Ma to ogromny wpływ na prowadzenie taśmy, jej żywotność, prostolinijność, dokładność i jakość cięcia.

Szybkość cięcia reguluję się za pomocą siłownika hydraulicznego.

Maszyna wyposażona jest w mocną pompę chłodzenia (CE) z dużym zbiornikiem, oraz wygodną rączkę do naciągu taśmy.

Szybkość posuwu regulowana jest na pulpicie sterowniczym przecinarki. Do wyboru mamy dwie prędkości taśmy tnącej 35 i 74 m/min.

W dolnym położeniu ramienia ( po przecięciu materiału) napęd taśmy tnącej i układ chłodzenia jest wyłączany automatycznie.

Bezpieczeństwo zapewnią osłony taśmy tnącej oraz mikro wyłączniki zatrzymujące pracę silnika po zakończeniu cyklu ciecia lub otwarciu którejkolwiek z osłon, dodatkowe zabezpieczenie polega na wyłączeniu automatycznym przecinarki w przypadku zerwania się taśmy tnącej.

Silnik wyposażony jest w bezpieczniki termiczne nowej generacji.

Podstawa zabudowana jest jako sztywny korpus spawany z blach stalowych. Wewnątrz znajduje się osobny zbiornik chłodziwa z elektropompą i dużą wanną odpływową.

Ukształtowanie górnej części podstawy stanowi wannę do odprowadzania chłodziwa i wyłapywania wiórów powstałych podczas cięcia materiału.

Do podstawy zamocowany jest STALOWEJ konstrukcji stół roboczy z obrotowym ramieniem i pulpitem sterującym na oddzielnym postumencie.

W procesie cięcia głównym ruchem skrawającym jest przesuwanie taśmy tnącej a posuw opadania ramienia.

Szybkość opadania ramienia (szybkość cięcia) regulowana jest za pomocą siłownika hydraulicznego.

Napęd od silnika na koło napędzające taśmę przenoszone jest za pomocą bezobsługowej przekładni ślimakowej i pasowej.

Dane techniczneMoc: 2,8 kWZasilanie: 400V, 3 fazyRozmiar taśmy tnącej: 4405x34x1,1 mmRegulacja opadania ramienia: Siłownik hydrauliczny półautomatycznyPrędkość liniowa taśmy: 48/70 m/minWaga: 590 kgZakres cięcia:Kąt 0°:Rura - ø400 mmProfil - 550 x 360 mmKwadrat - 360 x 360 mmKąt 45°:Rura - ø340 mmProfil - 400 x 340 mmKwadrat - 340 x 340 mmKąt 60°:Rura - ø260 mmProfil - 340 x 260 mmKwadrat - 260 x 260
