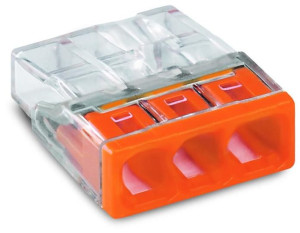

Złączka WAGO COMPACT do puszek instalacyjnych 2273-203
Opis
Złączka COMPACT do puszek instalacyjnych 2273-203Złączek tych używa się najczęściej w puszkach instalacyjnych, ale również np. w rozdzielnicach elektrycznych (przy użyciu specjalnych uchwytów na szynę TH-35), do łączenia przewodów jednodrutowych o maksymalnej średnicy 2,5 mm². Złączki 2273-203 łączą ze sobą 3 takie przewody.
Transparentna obudowa wykańczana jest różnymi kolorami, które informują wizualnie o ilości możliwych do podłączenia żył. W przypadku 2273-203 jest to kolor pomarańczowy.
Temperatura otoczenia przy normalnej pracy to maksymalnie 60 °C (T60).
Zalety złączek:Komfortowe podłączanie przewodów dzięki kompaktowej budowieMontaż wtykowy maks. 8 przewodów jednodrutowychZakres przekroju przewodów: 0,5 ... 2,5 mm²Możliwość dowolnego łączenia przewodów o różnych przekrojachMontaż jednodrutowych przewodów miedzianych przy pomocy zacisku PUSH WIRE®napięcie znamionowe (II / 2) :450 Vnapięcie znamionowe udarowe (II / 2) :4 kVprąd znamionowy :24 Atechnika podłączania przewodu :PUSH WIRE®rodzaj montażu :Push-inmateriał podłączanego przewodu :miedźaluminiumprzewód jednodrutowy :0,5 … 2,5 mm² / 20 … 16 AWGdł. odizolowania przewodu :11 mm / 0.43 calłączna liczba zacisków :3łączna liczba potencjałów :1rodzaj oprzewodowania :oprzewodowanie z bokuszerokość :14 mm / 0.551 inchwysokość :5,8 mm / 0.228 inchgłębokość :16,7 mm / 0.657 inchkolor :transparentnyCover kolor :Pomarańczowyklasa palności zgodnie z UL 94 :V2obciążenie ogniowe :0,019 MJmasa :1 gtemperatura otoczenia (praca) :60 °Ctemperatura dopuszczalna długotrwale :105 °CUWAGA: Łączenie aluminium z miedzią ! W złączkach dozwolone jest łączenie przewodów aluminiowych z miedzianymi, ale tylko w pewnych okolicznościach i z zachowaniem pewnych wymogów. Chodzi tutaj o zastosowanie pasty stykowej Alu-Plus, która likwiduje automatycznie warstwę tlenków w momencie zakleszczenia przewodu, zapobiega ponownemu utlenieniu miejsca styku, zapobiega korozji elektrolitycznej pomiędzy przewodami aluminiowymi i miedzianymi (w obrębie jednej złączki), a także zapewnia długotrwałą ochronę antykorozyjną.
